[区域发展] 城市设计中活力营造的形态学探究——基于城市空间形态特征量化分析与居民活动检验（上）

国家自然科学基金(51178318)

1  概念界定与研究问题

1.1  城市空间活力的二象性：城市形态与城市活动

“活力”一词的释义为：第一指旺盛的生命力；第二借指事物生存发展的能力，意指生命体维持生存、发展的能力。其引申含义较为抽象，在表述上针对具体事物有不同的表征差异。长期以来，对于城市活力这一概念的解读存在着城市社会学和建筑学两大视角。城市社会学一般认为城市活力由经济活力、社会活力、文化活力三者构成，城市空间活力仅仅是经济、社会、文化活动的空间表征；而建筑学多认为城市空间活力是可以通过设计手法来营造的。近年来对于城市空间活力的认知逐步走向联合，越来越多的学者认为城市空间活力存在二象性：城市空间活力可以被理解为一种基于城市空间形态影响的城市活动。换言之，城市空间活力是一种空间特征及其背后社会活动的同构体，应该可以从空间形态特征和居民活动强度，特别是扬·盖尔(Jan Gehl)所定义的“选择性活动”(optional activities)强度这两方面进行界定。

1.2  研究问题

自1960年代以来，伴随着对于以功能分区为主导的现代主义城市规划反思，多样性、充满活力的城市空间已被逐渐重视。从简·雅各布斯(Jane Jacobs)关于城市多样性的讨论，到扬·盖尔关于街道空间活力的建议，以及随后诸多城市设计研究者和实践者的进一步讨论，许多旨在营造城市空间活力的设计理论被提出。然而在相关理论日益增多的同时，城市空间活力营造依然被认为是一个难以明确界定而且依赖于设计师经验和直觉的过程。

导致这一情况的原因固然很多，但是塑造城市空间活力的指导原则往往过于繁复，也是导致其效率不高的重要原因。简·雅各布斯针对多样而有活力的城市空间设计提出了四个原则，特兰西克(Trancik)则给出了五个，而后蒙哥马利(Montgomery)更是给出了基于城市形态的12个关键原则。这些由不同理论家提出的指导原则不仅数目庞杂，而且着眼点各异，对于空间特征的描述也各异，导致不同理论之间难以被整合利用。显而易见，这些庞杂的指导原则难以被设计师全盘掌握，更难以切实指导城市设计实践。当下需要的不是更多更复杂的设计导则，而是深入探究城市活力背后的空间形态构成，并基于此来实现对于城市空间活力营造的切实指导。

在此背景下，从城市形态学角度出发对当前纷繁的城市空间活力营造原则进行形态学要素提炼，可能是提升城市空间活力营造效率的一个有效途径。作为非空间形态表征的居民选择性活动强度，则能提供对于该归纳总结的验证方法。

2  城市空间活力的形态学解读

根据传统城市形态学研究中最具代表性的英国康泽恩学派(Conzen School)的相关理论，城市形态的关键要素包括城镇平面(街道、地块和建筑)，建筑组构以及土地利用等。近一步简化，可以认为其由街道系统、建筑系统(包括建筑与地块)和土地利用功能三大部分构成。

基于以上三点城市形态要素，我们可以尝试归纳纷繁的城市空间活力营造理论。因篇幅所限，这里难以穷尽所有关于城市空间活力的设计理论探讨，只能试图选取有代表性的重点理论著作进行分析。选取范围主要参考卡斯伯特(Cuthbert)所列举的40个城市设计经典理论和主要城市设计国际期刊中的高引用率文章。在排除不涉及城市空间活力的理论后，这里选取了较有代表性的五部著作：简·雅各布斯关于城市多样性营造的《美国大城市的死与生》、扬·盖尔关于街道空间活力的《交往与空间》、特兰西克关于城市空间设计的《找寻失落空间——城市设计的理论》、卡茨(Katz)等关于新城市主义下空间组织的《新城市主义：迈向社区建构》，以及蒙哥马利的《建造城市：城市性、活力与城市设计》。

绝大多数城市空间活力的营造原则可以被归纳为三个关键的城市形态要素：良好的街道可达性、适宜的建设强度与建筑形态、足够的功能混合度(表1)。以雅各布斯对于培育多样性的四点原则为例，“足够的行人密度”需要良好的街道可达性和适宜的建设强度所支撑的居民密度；“短的街道”有助于形成良好的街道可达性；“主要功能和建筑年代的混合”则暗示着足够的功能混合度。相似的情况在扬·盖尔的论述中同样能够看到，其所倡导的“整合而非分离”原则需要良好的街道可达性和功能混合度；“汇聚而非分散”原则同样需要适度的街道可达性来实现。“邀请而非排斥”和“开放而非封闭”原则需要良好的街道可达性和适宜的建筑形态所支持的街道与建筑之间的良好交互。“整合而非分离”原则同样也暗示了功能混合的必要性。随着人们对于城市空间活力认识的扩展，一些非形态学原则也逐步被提出。但是大多数营造空间活力的原则仍然可以被抽象为上述三大要素。蒙哥马利关于空间活力的12点论述，就有9点可被归于其中。“细密的城市肌理”、“人性化的尺度”和“强街道联系”都会促成良好的街道可达性；“适宜的密度”、“人性化的尺度”、“街区的渗透性”和“公共领域”的营造则需要适宜的建设强度与建筑形态；“混合使用”和“公共领域”则表达了对于功能混合的需求。

表1  城市空间活力营造理论出发的形态学要素构成归纳

资料来源：作者整理

综上所述，我们可以提出关于城市空间活力营造的一个假说：当城市空间具有了良好的街道可达性、适宜的建设强度与建筑形态、足够的功能混合度时，城市空间活力应该能够被有效营造。

3  假说验证的实验设计

随之而来的问题则是如何验证这一通过理论归纳得出的假说。总体的检验路径前文已有论述：对于代表城市空间活力的城市形态特征和居民的选择性活动强度两方面进行量化表征，然后相互比较和验证。但是这一思路一直以来面临着两大技术难点：一是如何对城市空间形态做量化的表述，二是如何量化地记录和表现居民的选择性活动强度。

近年来，相关技术的进步为解决这两个技术难点带来了可能。首先，空间句法(Space Syntax)①、空间矩阵(Spacematrix)②和混合功能指标(MXI：Mixed-use Index)③等定量形态学研究工具的进步，以及地理信息系统(GIS)在城市研究领域的深入发展为城市空间形态的量化表述提供了技术基础。具体来说，空间句法作为对于城市街道空间连接关系的抽象及组构分析，可以在一定程度上反映街道的可达性；空间矩阵基于容积率、建设强度和层高等数据来界定城市地块的空间形态，为同时反映地块的建设强度和建筑形态特征提供了可能；而混合功能指标以功能混合的定量为分析目标，通过地块中居住、工作、设施这三种主要功能的建筑面积的比值来界定该地块的功能混合度高低。既然基于街道的空间句法、基于地块的空间矩阵和混合功能指标三种方法可分别实现对于街道可达性、地块建设强度与建筑形态、地块功能混合情况的表述，那么，在GIS平台上将空间句法计算结果赋予到地块上，就能分类整合这三大要素，进而表达有关城市空间活力的形态学特征(图1)。

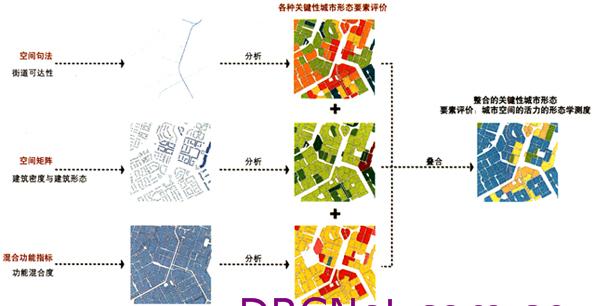

图1  城市空间活力的形态学度量方法

其次，全球定位系统追踪(GPS Tracking)技术在城市规划与设计领域的运用，为选择性活动强度的精确测度提供了技术可能，并为假说验证提供了依据。居民的选择性活动，即那些在通勤、工作等必需的活动之外，由于城市空间环境质量所吸引和触发的活动，已经被广泛认为是城市空间活力的评价指标之一。不过长期以来这一城市空间活力的表征难以实现量化测度，也难以作为城市空间设计的依据。但是近年来，随着手机基站定位技术、手机GPS、GPS手持机等技术的发展，使得居民在城市空间内的活动可以被低成本地精确定位和记录。这些技术进步，无疑给城市空间活力的定量评价和精细化的城市设计指导带来了新的可能，也为假说的检验提供了方向。

上述技术在居民行为研究中各有优缺点。手机基站定位技术数据量大，能够实现百万规模人口的行为模式追踪；但其精度太低，难以满足城市设计领域对于行人活动的精度要求(几十米至百米)。利用手机APP读取手机GPS数据来实现对于居民位置的追踪，成本较低，容易推广，但也存在手机GPS在城市环境中抗干扰性差的问题。因此本研究选取GPS手持机技术来进行追踪。相比前两者，GPS手持机成本较高，难以展开大样本量实验，但其精度高(0.1～1m)，抗干扰性好，能够准确读取复杂城市环境中的居民位置和行为情况。至于样本代表性的问题，通过合适的受试者选取和问卷调查，能够在一定程度上进行弥补。

总而言之，实验设计可分为两大部分：一方面基于GIS将形态学的定性传统理论和新的定量方法(空间句法、空间矩阵和混合功能指标)相结合，实现对于代表城市空间活力的城市形态特征的分析；另一方面从居民的选择性活动强度角度来验证前述分析的有效与否(图2)。

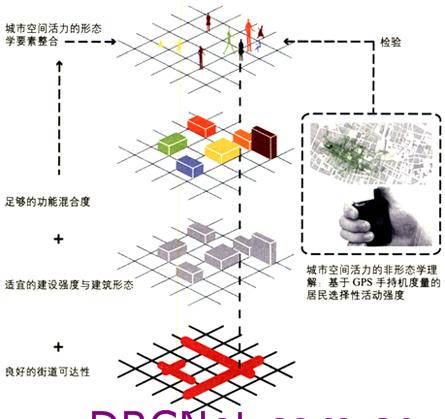

图2  整体实验设计

资料来源：作者自绘，部分内容来自于参考文献

4  假说检验：城市空间形态特征分析与选择性活动强度比较

4.1  构建量化的城市空间形态特征分析方法

如上所述，量化的城市空间形态特征分析以空间句法、空间矩阵和混合功能指标三种方法整合三种空间形态要素来实现。空间句法给出的是基于街道空间的定量结果，而后两者则是通过定量分析给出基于地块空间的分类结果。因此整合过程中一方面要将空间句法的计算值赋予地块，在分析单元上实现统一；另一方面需要将三种方法的定量数据转换为分类结果，实现数据类型的统一。

首先，空间句法的计算通过DepthmapX软件，基于角度和距离加权的线段模型分析(angular segment analysis with metric radius)来实现，该计算方法是对传统空间句法轴线分析的进一步完善。通过引入新的可达性测量方法“米制加权法”(metric segment analysis)和“角度加权法”(angular cost analysis)，可进一步改进和提升分析结果的准确度。在具体的可达性度量上则选用“选择度”(choice，即“中间性”[betweenness])，反映的是某段线段在所有线段相互联系的过程中被经过的概率。

空间句法分析因为计算范围不同，可分为全局尺度和微观尺度两种。在全局尺度，高可达性的主要路径能够被有效识别；而在微观尺度，街区中心等具有小尺度可达性的地方则能够被凸显。因此，本研究会一并考虑两种尺度下的选择度，在GIS平台上将各条街道的选择度数值赋予其环绕的各个街区，作为最终可达性的指标。全局和微观尺度的分析都按照GIS的自然断点法(natural breaks)划分为高中低三种，随后再统一整合(图3)。全局和微观尺度分析值均为高或者一高一中，则街道可达性最终判断为高；全局和微观尺度分析值均为中或者一高一低，则街道可达性最终判断为中；全局和微观尺度分析值均为低或者一中一低，则街道可达性最终判断为低(表2)。这种整合的空间句法分析方法在一系列荷兰新城的实证研究中被笔者证明有效，能够较好地解释新城老城的空间活力差异。

图3  基于空间句法的街道可达性分析示意

表2  空间句法、空间矩阵和混合功能指标分析的高、中、低值的界定

其次，在空间矩阵分析中，根据地块中建筑层高的不同可以分为低层(1～3层)、多层(4～7层)和高层(8层及以上)三类，反映建设强度的增减。而根据地块中建筑形态的不同，可分为点式、板式和围合式三类，反映不同的形态特征。整体的城市形态可按此分为九种类型(从A到I)：从低层点式到高层围合式(图4)。根据已有的研究，这九种建设强度与形态可以按照其对城市空间活力的影响分为高中低三类(表2)。具体而言，多层板式或围合式以及高层围合式能够对城市空间活力产生最好的影响。一方面是因为这几种形式能提供足够的建设强度，往往意味着有足够多的人来使用这个地块。另一方面则是板式或围合式的建筑形态在一定程度上保证了建筑和街道空间的渗透和交互，为多样化的城市生活提供了可能。

图4  基于空间矩阵的建设强度与建筑形态分析示意

资料来源：根据参考文献整理

再次，混合功指标分析的计算公式为：混合功能指标=居住(%)/工作(%)设施(%)，即各类功能的建筑面积在总建筑面积中的比率(图5)。若地块某一功能的楼层面积比例大于95%，则属于单一功能地块；若具有两种功能且每种比例大于5%，则属于双功能地块；若具有三种功能且每种比例大于5%，则属于混合地块。这里采用5%作为划分是基于楼层面积分析而得出的。例如一个100m×100 m、容积率为1的商住地块，5%的商业意味着可以容纳四个街角商店或者大半条临街面的底层商业，能够为该地块带来不一样的氛围。

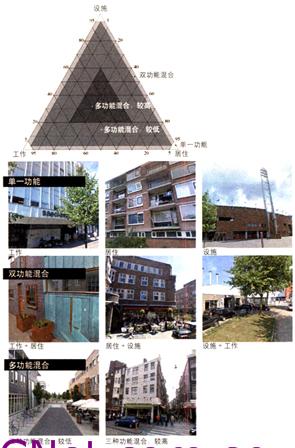

图5  基于混合功能指标的功能混合度分析示意

资料来源：根据参考文献整理
